| Nguồn gốc: | Zibo, Trung Quốc |
|---|---|
| Hàng hiệu: | Laurel |
| Chứng nhận: | ISO9001 |
| Số mô hình: | Laurel-05-01 |
| Số lượng đặt hàng tối thiểu: | 20 GP |
| chi tiết đóng gói: | đóng gói trên pallet gỗ, thấm PVC, và thắt chặt với nhựa/thép băng |
| Thời gian giao hàng: | 15 ~ 30 ngày |
| Điều khoản thanh toán: | T/T; THƯ TÍN DỤNG |
| Khả năng cung cấp: | 10000 tấn |
| mật độ lớn: | 0,8-1,2 g/cm3 | Thành phần hóa học: | AL2O3: 35-48%, SiO2: 50-60%, Fe2O3: <1% |
|---|---|---|---|
| Vật liệu: | Mullite | Thể loại: | JM23.JM26.JM28.JM30 |
| Vật liệu: | nhôm silicat | Loại: | Vật liệu cách điện |
| Độ dày: | 3-30mm | Phạm vi nhiệt độ: | 1200-1400°C |
| Thường xuyên: | 230*114*65mm | Loại sản phẩm: | Hình viên gạch |
| độ xốp: | 15 ~ 24 % | Hình dạng: | Có sẵn trong các hình dạng và kích cỡ khác nhau |
| Mật độ: | 0,8-1,2 g/cm3 | ||
| Làm nổi bật: | lightweight fire brick,insulated fire brick |
||

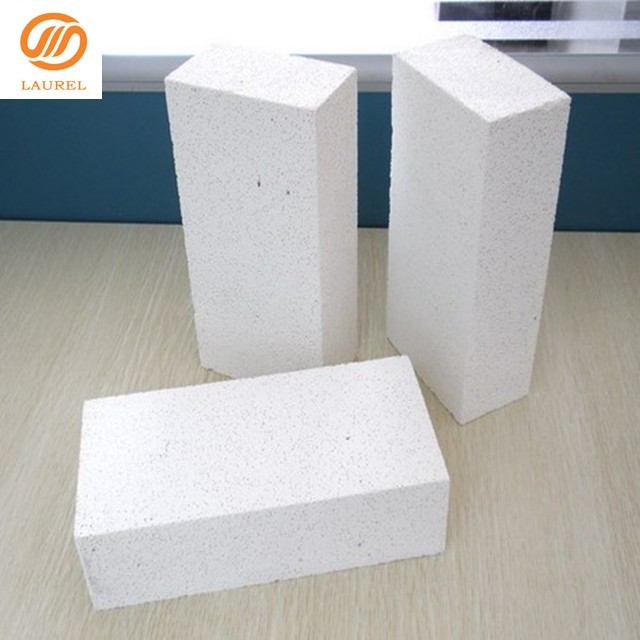

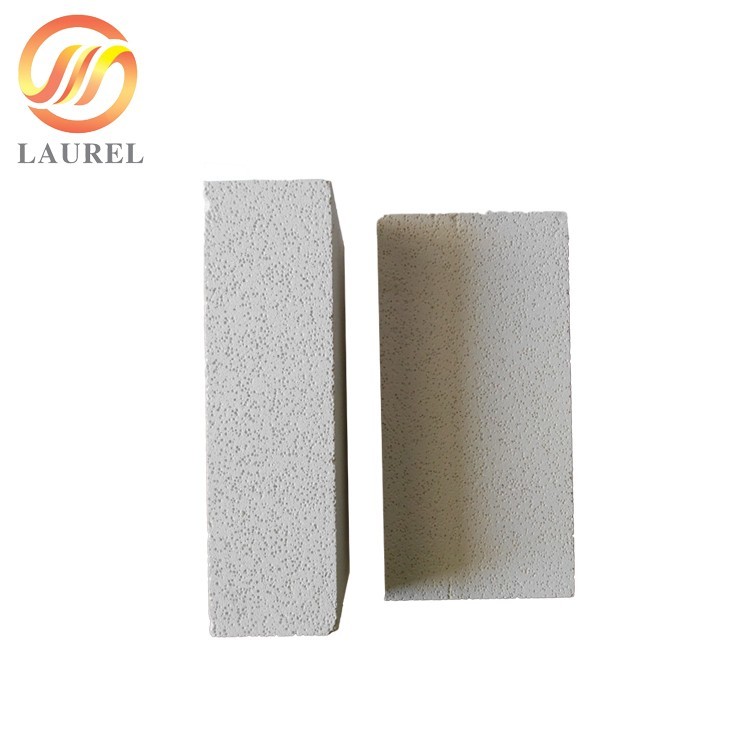

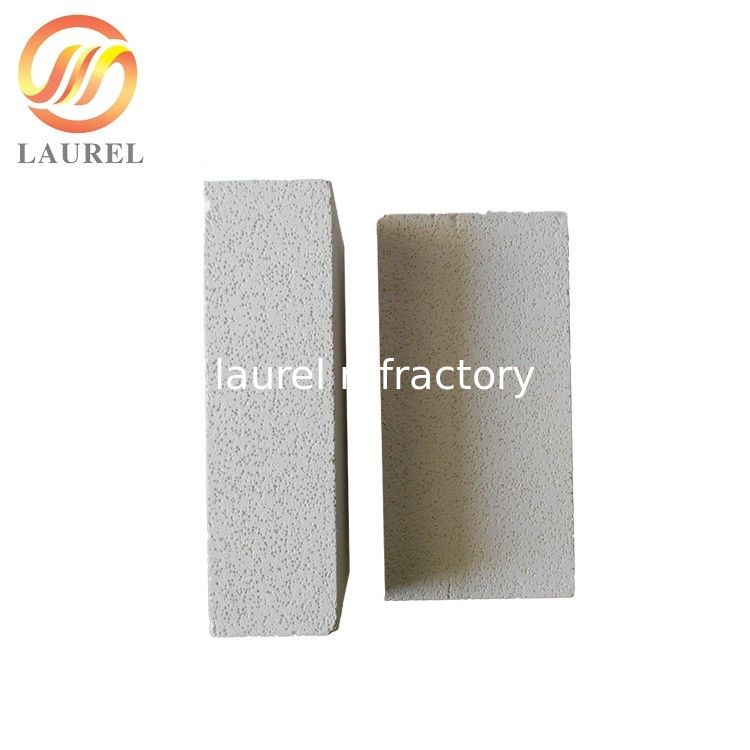

Độ tinh khiết cao Mullite cô lập lửa gạch lửa cho cô lập khói
Thông số kỹ thuật:
JM serises
|
Điểm |
JM23 |
JM26 |
JM28 |
JM30 |
|
AL2O3 ((%) |
38-44 |
50-58 |
65-70 |
70-73 |
|
Fe2O3 ((%) |
1.0 |
0.9 |
0.8 |
0.7 |
|
Nhiệt độ phân loại (°C) |
1350 |
1430 |
1540 |
1600 |
|
Mật độ bulk (g/cm3) |
0.8-1 |
0.8-1 |
0.8-1 |
0.8-1 |
|
Thay đổi tuyến tính làm nóng lại (%) CT-30 °CX 8H |
1250°C - 0.5 |
1400°C - 0.5 |
1500°C - 0.5 |
1550°C - 0.5 |
|
Sức mạnh nghiền lạnh (Mpa) |
3.0-4.5 |
3.0-4.5 |
3.0-4.5 |
3.0-4.5 |
|
Mô-đun vỡ (Mpa) |
1.5 |
1.7 |
1.8 |
2.0 |
|
Độ dẫn nhiệt400°C ((W/m.k) |
0.25 |
0.27 |
0.32 |
0.41 |
|
Sự giãn nở nhiệt1000 °C ((%) |
0.5 |
0.7 |
0.8 |
0.9 |
B C các loại
|
Điểm |
B-1 |
C-1 |
C-2 |
|
AL2O3 ((%) |
25-30 |
35-40 |
45-50 |
|
Fe2O3 ((%) |
2 |
1 |
1 |
|
Nhiệt độ phân loại (°C) |
1000 |
1300 |
1400 |
|
Mật độ bulk (g/cm3) |
0.8-1 |
0.8-1 |
0.8-1 |
|
Sức mạnh nghiền lạnh (Mpa) |
2-2.5 |
2.5-3.5 |
3.0-4.5 |
|
Độ dẫn nhiệt400°C ((W/m.k) |
0.17 |
0.23 |
0.25 |

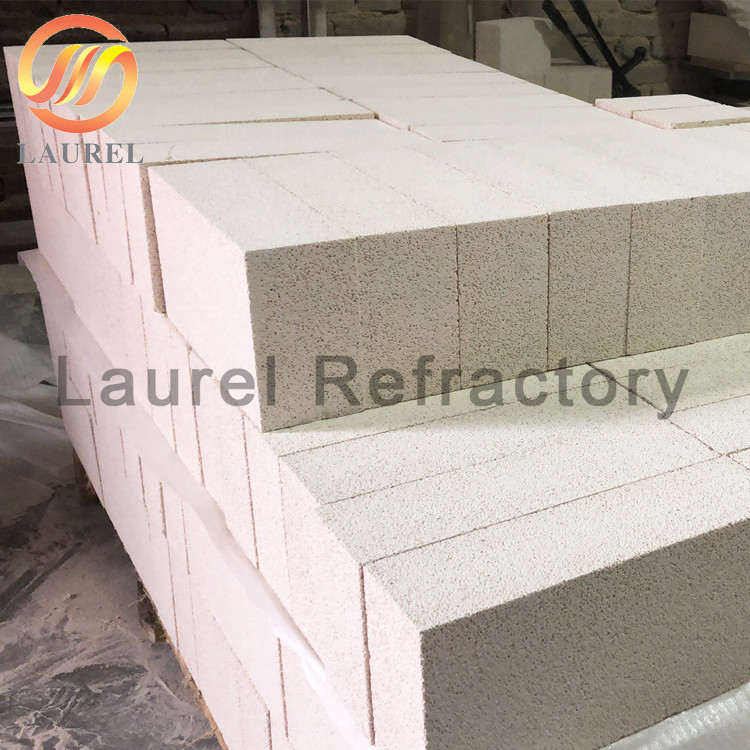

Mô tả:
Laurel cung cấp một số loại gạch cách nhiệt mullite để sử dụng trong các ứng dụng từ 1260 ° C đến 1760 ° C. Mỗi loại gạch được xây dựng để đáp ứng các yêu cầu nhiệt và vật lý cụ thể.Sau khi nướng mỗi viên gạch được gia công để thu hẹp dung sai kích thước.

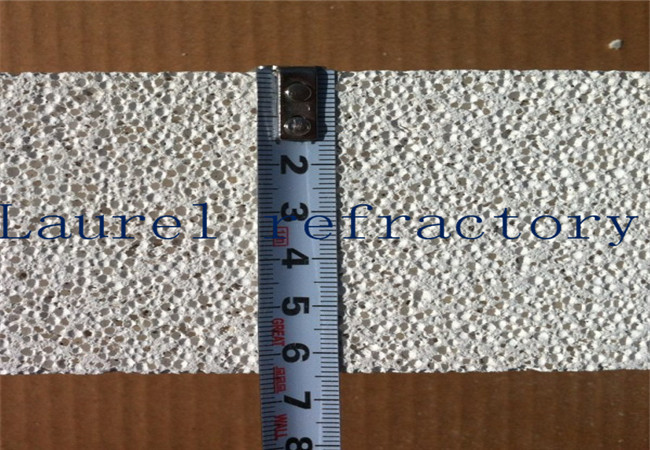

Gạch cách nhiệt được sản xuất bằng cách sử dụng đất sét tinh khiết cao và các vật liệu gốm khác.Các chất hữu cơ được phân loại cẩn thận được sử dụng trong quá trình sản xuất bị đốt cháy trong quá trình nướng để tạo ra cấu trúc lỗ chân lông đồng đều.
Đặc điểm
1. Đặc tính cách nhiệt cao
2. Sức ép mạnh
3. Lưu trữ nhiệt thấp
4Độ tinh khiết cao.
5. Khoan dung kích thước chặt chẽ
6. Tiết kiệm năng lượng
7. Các tạp chất thấp
Ứng dụng:
1. Lớp lót mặt nóng chính
2. Phòng cách nhiệt cho lò và lò
3. Khử khói
4Thiết bị thu hồi lưu huỳnh
5. lò sưởi nóng
Ưu điểm cạnh tranh:
1Giá tốt nhất, làm cho các sản phẩm cạnh tranh trong thị trường của bạn
2- Có nhiều kinh nghiệm.
3Kiểm soát chất lượng nghiêm ngặt.
4- Sở hữu nhiều, đảm bảo giao hàng nhanh chóng.
5- Bao bì chuyên nghiệp. Tránh thiệt hại và bảo vệ hàng hóa trong vận chuyển
