| Nguồn gốc: | Zibo, Trung Quốc |
|---|---|
| Hàng hiệu: | Laurel |
| Chứng nhận: | ISO9001 |
| Số mô hình: | Laurel-08-02 |
| Số lượng đặt hàng tối thiểu: | 20 tấn |
| chi tiết đóng gói: | đóng gói trên pallet gỗ, có nắp không thấm nước, và siết chặt, có nhựa / băng thép |
| Thời gian giao hàng: | 20 ~ 30 ngày |
| Điều khoản thanh toán: | T/T; THƯ TÍN DỤNG |
| Khả năng cung cấp: | 5000 tấn / năm |
| Tên sản phẩm: | Vật liệu cách nhiệt chịu lửa | Hình dạng:: | Gạch |
|---|---|---|---|
| Tính năng:: | Chống lửa | Sử dụng:: | Lò thủy tinh, lò than cốc, lò cao |
| Vật liệu:: | Corundum | Phạm vi nhiệt độ: | trên 1400o C |
| Làm nổi bật: | gạch chịu lửa alumin,gạch chịu lửa lò nung,gạch chịu lửa Corundum chịu lửa |
||

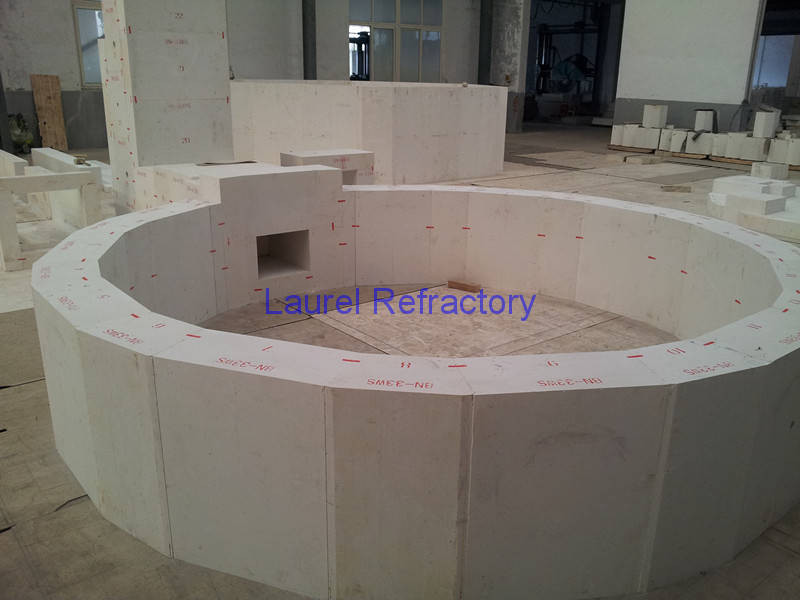

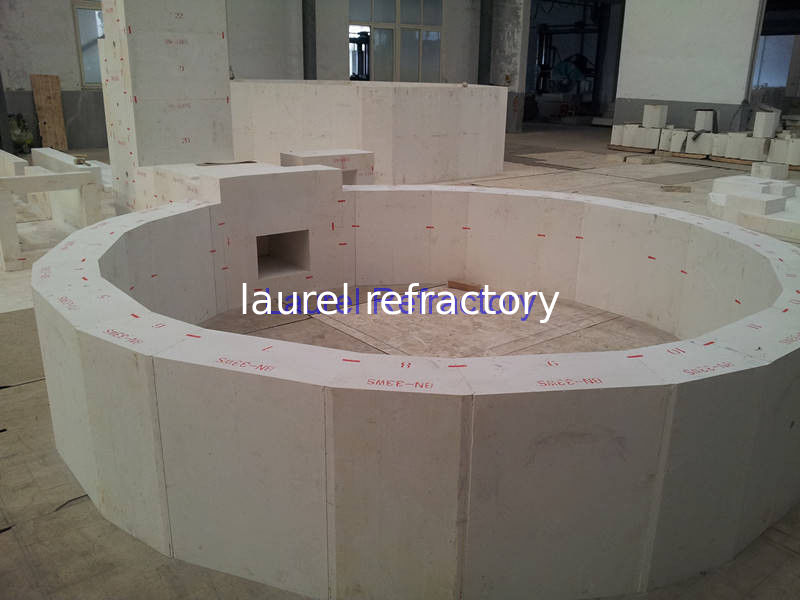

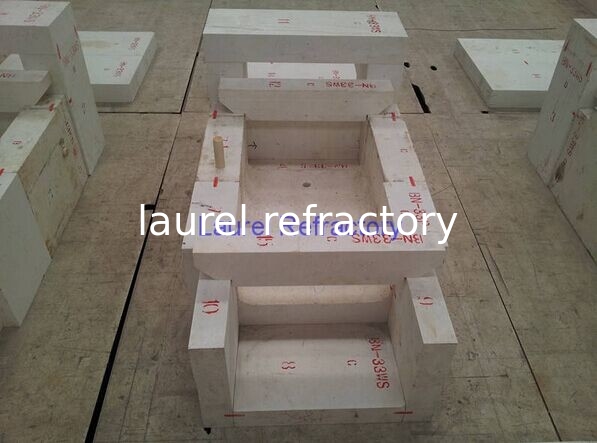

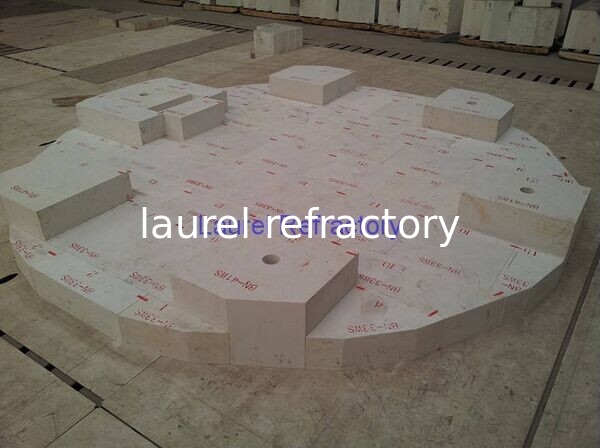

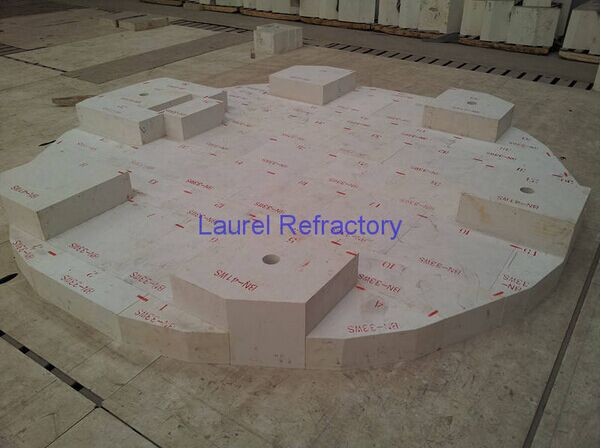

Đồ gạch chống cháy Corundum, Đồ gạch Corundum Zircon
Mô tả:
Các sản phẩm Corundum Zirconia đúc (AZS) được sản xuất bằng baddeleyite và vật liệu corundum,được làm từ zirconite (zirconia công nghiệp) và alumina công nghiệp như nguyên liệu hỗn hợp chủ yếu,nóng chảy trong lò điện, đúc, ủ, gia công, sau đó hoàn thành.
Đặc điểm:
1) Chống nhiệt tốt ở nhiệt độ bình thường.
2).Cấu trúc nhỏ gọn
3) Độ ổn định xói mòn mạnh mẽ đối với chất lỏng thủy tinh.
4) Không có màu sắc cho kính.
Ứng dụng:
Ngành thủy tinh
Thông số kỹ thuật:
Tính chất:
|
Thành phần hóa học |
AZS-33 |
AZS-36 |
AZS-41 |
|
ZrO2 |
≥33 |
≥ 35 |
≥ 40 |
|
SiO2 |
≤ 16.0 |
≤14 |
≤ 13.0 |
|
Al2O3 |
một chút. |
một chút. |
một chút. |
|
Na2O |
≤1.5 |
≤1.6 |
≤1.3 |
|
Fe2O3+TiO2 |
≤0.3 |
≤0.3 |
≤0.3 |
Tính chất vật lý
|
mật độ khối lượng (g/cm3): |
3.5-3.6 |
3.75 |
3.90 |
|
|
nghiền lạnh Mpa |
350 |
350 |
350 |
|
|
hệ số giãn nở nhiệt (1000°C) |
0.80 |
0.80 |
0.80 |
|
|
nhiệt độ thoát nước của pha thủy tinh |
1400 |
1400 |
1400 |
|
|
Kháng ăn mòn của thủy tinh nóng chảy ((mm/24h) |
1.6 |
1.5 |
1.3 |
|
|
Mật độ |
PT QX |
3.40 |
3.45 |
3.55 |
|
WS ZWS |
3.60 |
3.70 |
3.8 |
|
Thành phần pha ((%)
|
baddeleyite |
32 |
35 |
40 |
|
giai đoạn thủy tinh |
21 |
18 |
17 |
|
α- corundum |
47 |
47 |
43 |
Ưu điểm cạnh tranh:
